不锈钢加工：一场与“硬骨头”的博弈及破局之道

在机械加工领域，不锈钢被誉为“难加工材料”的代表。它广泛应用于航空航天、医疗器械、食品工业及日常消费品中，其耐腐蚀、高强度的特性让它成为制造业的宠儿，但恰恰是这些优点，在加工时成了刀具的“噩梦”。

本文将从材料特性出发，深入剖析不锈钢加工的难点，并结合前沿刀具技术，探讨如何高效处理常见的加工问题。

加工不锈钢之所以困难，根源在于其物理和化学特性与普通碳钢有着天壤之别。

1. 切削力大与切削温度高
 不锈钢的强度和塑性都较高，切削时塑性变形大，导致切削力增加。更棘手的是，不锈钢的导热系数极低，仅为中碳钢的1/4到1/2。切削产生的高温难以通过切屑带走，而是大量积聚在刀具刃口附近的狭长区域，导致刀具软化，加剧磨损。

2. 加工硬化严重
 这是不锈钢最显著的特征之一，尤其是奥氏体不锈钢。在切削过程中，材料表面会产生严重的硬化层，其硬度往往比基体高出数倍。当刀具在硬化层中“强行”切削时，磨损会急剧加快，甚至导致刀具崩刃。

3. 粘刀现象严重
 不锈钢切屑具有强韧、高温的特点。当切屑流经刀具前刀面时，极易产生粘结和熔焊，形成积屑瘤。积屑瘤不仅会影响工件表面粗糙度，当其脱落时还可能带走刀具材料，造成刀具表层剥落。

4. 切屑难以处理
 不锈钢的切屑通常呈长而卷曲的带状，不易折断。在钻孔、攻丝等半封闭加工中，排屑困难极易导致切屑堵塞，轻则划伤工件表面，重则造成钻头折断。

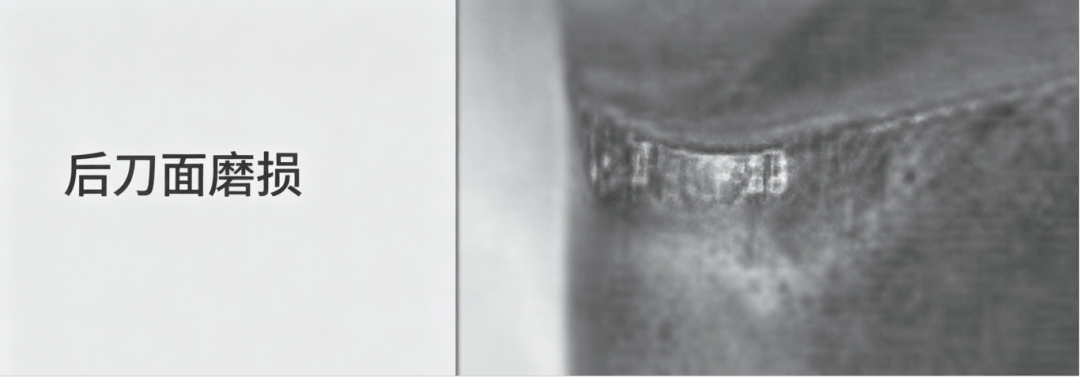

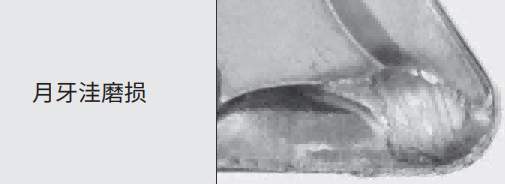

痛点1：刀具磨损过快（后刀面、月牙洼磨损）

  原因：高温与加工硬化是元凶。

 对策：避免使用YT类硬质合金（易亲和），选用YW或YG类合金，或采用PVD纳米涂层（如TiAlSiN），耐高温性能优异。同时适当增大前角、后角，保持刀刃锋利。

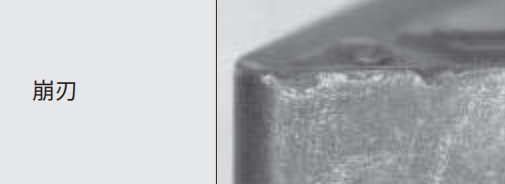

痛点2：崩刃与破损

  原因：高温与加工硬化是元凶。

 对策：避免使用YT类硬质合金（易亲和），选用YW或YG类合金，或采用PVD纳米涂层（如TiAlSiN），耐高温性能优异。同时适当增大前角、后角，保持刀刃锋利。

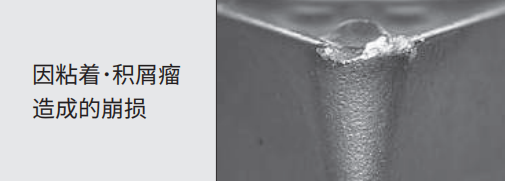

痛点3：积屑瘤与粘刀

   原因：切削温度在中速区，切屑冷焊在前刀面。

  对策：选用抗粘结涂层，降低刀具表面粗糙度，并调整切削速度，避开易产生积屑瘤的中速区。

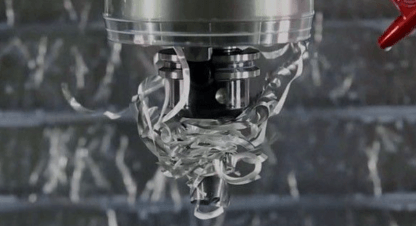

痛点4：断屑不良、缠屑

  原因：切屑强韧，无法自然折断。

 对策：选用专用断屑槽型（如MF槽型），并遵循“低转速、大进给”原则。增大进给量能增厚切屑，利于折断，同时带走更多热量。
