高性能合金材料成型技术研究

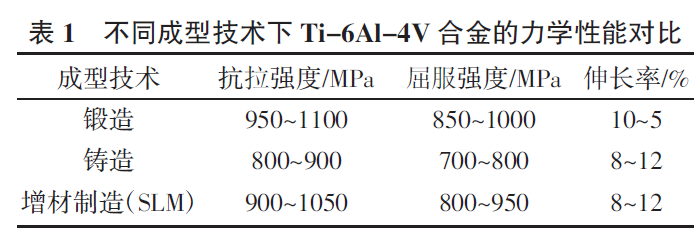

      锻造成型的Ti-6Al-4V 合金在抗拉强度和屈服强度方面表现较为优异，如表1所示，这得益于锻造过程中晶粒的细化和组织的致密化。铸造成型的合金力学性能相对较低，主要是由于铸造过程中容易产生缺陷。

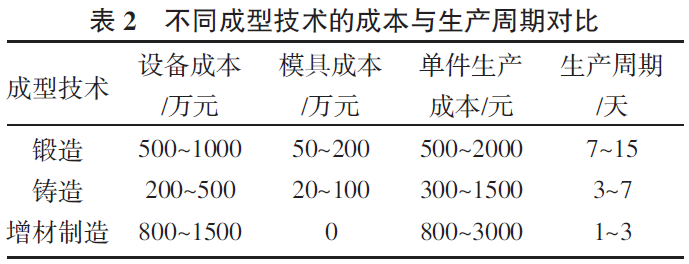

      增材制造Ti-6Al-4V 合金力学性能介于锻造和铸造之间，通过优化工艺参数，其性能还有进一步提升的空间。如表2 所示，锻造的设备成本和模具成本较高，单件生产成本也相对较高，生产周期较长。铸造的设备成本和模具成本较低，生产周期较短，单件生产成本也相对较低。增材制造虽无需模具，但设备成本高昂，单件生产成本较高，不过其生产周期最短，能快速实现零部件的制造。

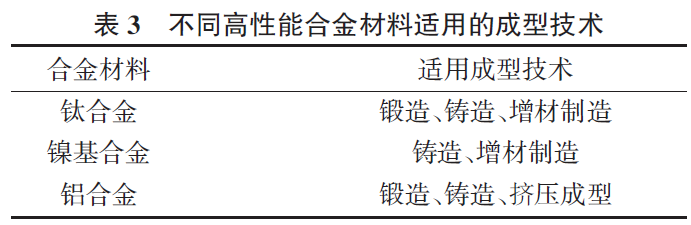

      不同高性能合金材料适用的成型技术，如表3所示。钛合金由于其良好的塑性和综合性能，多种成型技术均适用。镍基合金因其高温性能和复杂的成分，主要采用铸造和增材制造技术。铝合金根据不同的产品需求可选择锻造、铸造或挤压成型等技术。

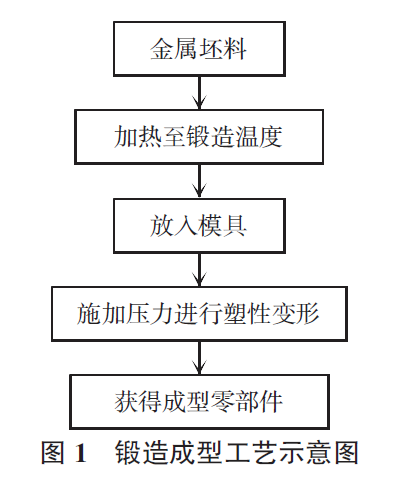

     锻造成型工艺的基本流程，如图1所示。首先，通过箱式电阻炉将钛合金坯料加热至β 相区（950～980℃），使其达到最佳塑性状态；随后由工业机械臂将红热坯料移送至预热至300℃的锻模中，在5000 吨液压机下以0.5mm/s 的速度进行镦粗变形，模具表面的石墨涂层有效降低摩擦阻力；最后通过多向模锻使金属流线沿零件轮廓分布，经β退火处理后获得晶粒细化（ASTM10级）的高强度构件，如航空发动机压气机盘。

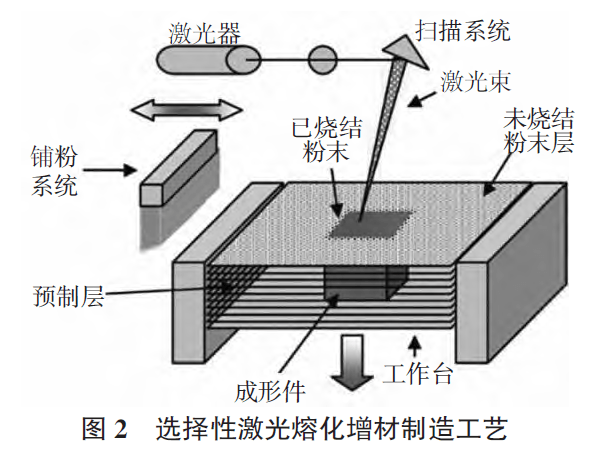

      选择性激光熔化增材制造工艺过程如图2 所示。通过逐层铺粉和激光扫描熔化，实现零部件的堆积成型。在惰性气体保护舱内铺粉辊将40μm 厚的镍基合金粉末均匀摊铺于成型平台；500W 光纤激光以1200mm/s速度按CAD切片路径扫描，瞬间熔化粉末形成1600℃熔池，熔池凝固后形成0.1mm 厚的冶金结合层；每完成一层堆积，平台下降50μm 进入下一轮循环，最终通过逐层累加（层厚精度±10μm）制造出带复杂内冷却通道的涡轮叶片，后经热等静压处理消除微观孔隙，零件致密度可达99.9%以上。

4.1 材料性能与成型工艺的匹配问题

    不同的高性能合金材料具有不同的性能特点和加工特性，而每种成型技术也有其适用范围和局限性。如何选择合适的成型技术，使材料的性能得到充分发挥，是目前面临的重要挑战之一。例如，一些新型高性能合金材料的热加工性能较差，在锻造或铸造过程中容易出现裂纹、变形等问题，需要开发新的成型工艺或对现有工艺进行优化。

4.2 高精度与复杂结构制造难题

    传统成型技术在制造高精度、复杂结构零部件时面临诸多困难，如锻造难以实现复杂内腔结构的成型，铸造容易产生尺寸偏差和表面缺陷。增材制造虽在复杂结构制造方面具有优势，但在精度控制和表面质量提升方面仍需要进一步改进。

4.3 成本与效率的平衡问题

     锻造和增材制造设备成本高，生产周期长，导致零部件成本居高不下；铸造虽然成本相对较低，但生产效率和产品质量有待提高。如何在保证产品质量的前提下降低生产成本，提高生产效率，实现成本与效率的平衡，是高性能合金材料成型技术发展的关键。

5.1 多种成型技术的复合应用

    为了充分发挥不同成型技术的优势，弥补单一成型技术的不足，多种成型技术的复合应用将成为未来的发展趋势。例如，先采用增材制造技术制造出复杂结构的零部件毛坯，然后通过锻造或机械加工等后续处理工艺，提高零部件的精度和性能。这种复合成型技术能实现复杂结构零部件的高效、高质量制造。

5.2 智能化与数字化成型技术发展

     随着人工智能、大数据、物联网等技术的发展，高性能合金材料成型技术将向智能化和数字化方向发展。通过建立成型过程的数字化模型实现对成型工艺参数的实时监控和优化，提高成型过程的稳定性和产品质量。智能化设备能自动识别和调整工艺参数，减少人为因素的影响，提高生产效率和产品一致性。数字化建模可实现成型过程的虚拟仿真，提前预判缺陷并优化工艺参数，智能化监控则能实时反馈成型状态，及时调整操作，推动高性能合金成型向精准化、高效化、自动化方向发展。

5.3 新型成型工艺的研发

     为了满足航空航天领域对高性能合金材料的更高要求，新型成型工艺的研发将不断推进。例如，超塑性成型技术能够在较低的温度和压力下实现材料的大变形，可用于制造高精度、复杂形状的零部件；电磁成型技术利用电磁力使金属坯料产生塑性变形，具有成型速度快、精度高、无污染等优点，这些新型成型工艺将为航空航天用高性能合金材料的成型提供更多选择。新型成型工艺的研发将聚焦于解决现有技术的瓶颈，如提高成型精度、降低生产成本、提升材料性能等，同时结合绿色制造理念，研发环保、高效的成型技术，推动高性能合金材料成型产业高质量发展。
